Generator DC

Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker), jenis generator DC yaitu:
1. Generator penguat terpisah
2. Generator shunt
3. Generator kompon

1. Konstruksi Generator DC

Pada umumnya generator DC dibuat dengan menggunakan magnet permanent dengan 4-kutub rotor, regulator tegangan digital, proteksi terhadap beban lebih, starter eksitasi, penyearah, bearing dan rumah generator atau casis, serta bagian rotor. Gambar 1 menunjukkan gambar potongan melintang konstruksi generator DC.


Gambar 1. Konstruksi Generator DC

Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor.

Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.

2. Prinsip kerja Generator DC

Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:

• dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
• dengan menggunakan komutator, menghasilkan tegangan DC.

Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.

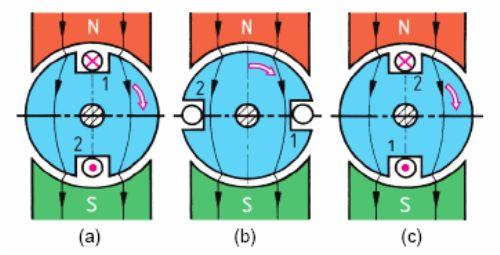

Gambar 2. Pembangkitan Tegangan Induksi.

Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.

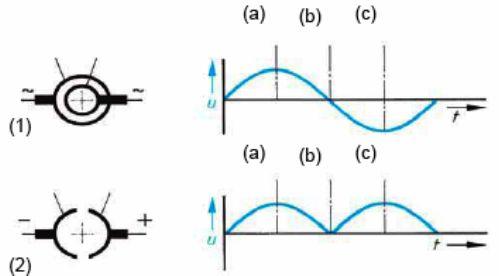

Gambar 3. Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator.

Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.

• Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.

• Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).

3. Jangkar Generator DC

Jangkar adalah tempat lilitan pada rotor yang berbentuk silinder beralur. Belitan tersebut merupakan tempat terbentuknya tegangan induksi. Pada umumnya jangkar terbuat dari bahan yang kuat mempunyai sifat feromagnetik dengan permiabilitas yang cukup besar.
Permiabilitas yang besar diperlukan agar lilitan jangkar terletak pada derah yang induksi magnetnya besar, sehingga tegangan induksi yang ditimbulkan juga besar. Belitan jangkar terdiri dari beberapa kumparan yang dipasang di dalam alur jangkar. Tiap-tiap kumparan terdiri dari lilitan kawat atau lilitan batang.


Gambar 4. Jangkar Generator DC.

4. Reaksi Jangkar

Fluks magnet yang ditimbulkan oleh kutub-kutub utama dari sebuah generator saat tanpa beban disebut Fluks Medan Utama (Gambar 5). Fluks ini memotong lilitan jangkar sehingga timbul tegangan induksi.


Gambar 5. Medan Eksitasi Generator DC

Bila generator dibebani maka pada penghantar jangkar timbul arus jangkar. Arus jangkar ini menyebabkan timbulnya fluks pada penghantar jangkar tersebut dan biasa disebut FIuks Medan Jangkar (Gambar 6).


Gambar 6. Medan Jangkar dari Generator DC (a) dan Reaksi Jangkar (b).

Munculnya medan jangkar akan memperlemah medan utama yang terletak disebelah kiri kutub utara, dan akan memperkuat medan utama yang terletak di sebelah kanan kutub utara. Pengaruh adanya interaksi antara medan utama dan medan jangkar ini disebut reaksi jangkar. Reaksi jangkar ini mengakibatkan medan utama tidak tegak lurus pada garis netral n, tetapi bergeser sebesar sudut α. Dengan kata lain, garis netral akan bergeser. Pergeseran garis netral akan melemahkan tegangan nominal generator.
Untuk mengembalikan garis netral ke posisi awal, dipasangkan medan magnet bantu (interpole atau kutub bantu), seperti ditunjukkan pada Gambar 7.(a).


Gambar 7. Generator dengan Kutub Bantu (a) dan Generator Kutub Utama, Kutub Bantu, Belitan Kompensasi (b).

Lilitan magnet bantu berupa kutub magnet yang ukuran fisiknya lebih kecil dari kutub utama. Dengan bergesernya garis netral, maka sikat yang diletakkan pada permukaan komutator dan tepat terletak pada garis netral n juga akan bergeser. Jika sikat dipertahankan pada posisi semula (garis netral), maka akan timbul percikan bunga api, dan ini sangat berpotensi menimbulkan kebakaran atau bahaya lainnya. Oleh karena itu, sikat juga harus digeser sesuai dengan pergeseran garis netral. Bila sikat tidak digeser maka komutasi akan jelek, sebab sikat terhubung dengan penghantar yang mengandung tegangan. Reaksi jangkar ini dapat juga diatasi dengan kompensasi yang dipasangkan pada kaki kutub utama baik pada lilitan kutub utara maupun kutub selatan, seperti ditunjukkan pada gambar 7 (a) dan (b), generator dengan komutator dan lilitan kompensasinya.

Kini dalam rangkaian generator DC memiliki tiga lilitan magnet, yaitu:
• lilitan magnet utama
• lilitan magnet bantu (interpole)
• lilitan magnet kompensasi

5. Jenis-Jenis Generator DC

Seperti telah disebutkan diawal, bahwa generator DC berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker) dibagi menjadi 3 jenis, yaitu:
1. Generator penguat terpisah
2. Generator shunt
3. Generator kompon

Generator Penguat Terpisah

Pada generator penguat terpisah, belitan eksitasi (penguat eksitasi) tidak terhubung menjadi satu dengan rotor. Terdapat dua jenis generator penguat terpisah, yaitu:
1. Penguat elektromagnetik (Gambar 8.a)
2. Magnet permanent / magnet tetap (Gambar 8.b)


Gambar 8. Generator Penguat Terpisah.

Energi listrik yang dihasilkan oleh penguat elektromagnet dapat diatur melalui pengaturan tegangan eksitasi. Pengaturan dapat dilakukan secara elektronik atau magnetik. Generator ini bekerja dengan catu daya DC dari luar yang dimasukkan melalui belitan F1-F2.

Penguat dengan magnet permanen menghasilkan tegangan output generator yang konstan dari terminal rotor A1-A2. Karakteristik tegangan V relatif konstan dan tegangan akan menurun sedikit ketika arus beban I dinaikkan mendekati harga nominalnya.

Karakteristik Generator Penguat Terpisah


Gambar 9. Karakteristik Generator Penguat Terpisah

Gambar 9 menunjukkan:
a. karakteristik generator penguat terpisah saat eksitasi penuh (Ie 100%) dan saat eksitasi setengah penuh (Ie 50%). Ie adalah arus eksitasi, I adalah arus beban.Tegangan output generator akan sedikit turun jika arus beban semakin besar.
b. Kerugian tegangan akibat reaksi jangkar.
c. Perurunan tegangan akibat resistansi jangkar dan reaksi jangkar, selanjutnya mengakibatkan turunnya pasokan arus penguat ke medan magnet, sehingga tegangan induksi menjadi kecil.

Generator Shunt

Pada generator shunt, penguat eksitasi E1-E2 terhubung paralel dengan rotor (A1-A2). Tegangan awal generator diperoleh dari magnet sisa yang terdapat pada medan magnet
stator. Rotor berputar dalam medan magnet yang lemah, dihasilkan tegangan yang akan memperkuat medan magnet stator, sampai dicapai tegangan nominalnya. Pengaturan arus eksitasi yang melewati belitan shunt E1-E2 diatur oleh tahanan geser. Makin besar arus eksitasi shunt, makin besar medan penguat shunt yang dihasilkan, dan tegangan terminal meningkat sampai mencapai tegangan nominalnya. Diagram rangkaian generator shunt dapat dilihat pada Gambar 10.


Gambar 10. Diagram Rangkaian Generator Shunt

Jika generator shunt tidak mendapatkan arus eksitasi, maka sisa megnetisasi tidak akan ada, atau jika belitan eksitasi salah sambung atau jika arah putaran terbalik, atau rotor terhubung-singkat, maka tidak akan ada tegangan atau energi listrik yang dihasilkan oleh generator tersebut.

Karakteristik Generator Shunt


Gambar 11. Karakteristik Generator Shunt.

Generator shunt mempunyai karakteristik seperti ditunjukkan pada Gambar 11. Tegangan output akan turun lebih banyak untuk kenaikan arus beban yang sama, dibandingkan dengan tegangan output pada generator penguat terpisah.

Sebagai sumber tegangan, karakteristik dari generator penguat terpisah dan generator shunt tentu kurang baik, karena seharusnya sebuah generator mempunyai tegangan output yang konstan, namun hal ini dapat diperbaiki pada generator kompon.

Generator Kompon

Generator kompon mempunyai dua penguat eksitasi pada inti kutub utama yang sama. Satu penguat eksitasi merupakan penguat shunt, dan lainnya merupakan penguat seri. Diagram rangkaian generator kompon ditunjukkan pada Gambar 12. Pengatur medan magnet (D1-D2) terletak di depan belitan shunt.


Gambar 12. Diagram Rangkaian Generator Kompon

Karakteristik Generator Kompon


Gambar 13. Karakteristik Generator Kompon

Gambar 13 menunjukkan karakteristik generator kompon. Tegangan output generator terlihat konstan dengan pertambahan arus beban, baik pada arus eksitasi penuh maupun eksitasi 50%. Hal ini disebabkan oleh adanya penguatan lilitan seri, yang cenderung naik tegangannya jika arus beban bertambah besar. Jadi ini merupakan kompensasi dari generator shunt, yang cenderung tegangannya akan turun jika arus bebannya naik.


Source : Berbagai Sumber . . .

Klasifikasi Mesin Listrik

Pada umumnya mesin listrik dapat dibagi menjadi dua bagian, yaitu mesin listrik statis dan mesin listrik dinamis.

Mesin listrik statis adalah transformator, alat untuk mentransfer energi listrik dari sisi primer ke sekunder dengan perubahan tegangan pada frekuensi yang sama.

Mesin listrik dinamis terdiri atas motor listrik dan generator. Motor listrik merupakan alat untuk mengubah energi listrik menjadi energi mekanik putaran. Generator merupakan alat untuk mengubah energi mekanik menjadi energi listrik. Anatomi keseluruhan mesin listrik tampak pada gambar dibawah ini.


Generator Sinkron

Konstruksi Generator Sinkron

Pada dasarnya konstruksi dari generator sinkron adalah sama dengan konstruksi motor sinkron, dan secara umum biasa disebut mesin sinkron (seperti telah dibahas di sini). Ada dua struktur kumparan pada mesin sinkron yang merupakan dasar kerja dari mesin tersebut, yaitu kumparan yang mengalirkan penguatan DC (membangkitkan medan magnet, biasa disebut sistem eksitasi) dan sebuah kumparan (biasa disebut jangkar) tempat dibangkitkannya GGL arus bola-balik.

Hampir semua mesin sinkron mempunyai belitan GGL berupa stator yang diam dan struktur medan magnit berputar sebagai rotor. Kumparan DC pada struktur medan yang berputar dihubungkan pada sumber DC luar melaui slipring dan sikat arang, tetapi ada juga yang tidak mempergunakan sikat arang yaitu sistem “brushless excitation”.


Bentuk Penguatan

Seperti telah diuraikan diatas, bahwa untuk membangkitkan fluks magnetik diperlukan penguatan DC. Penguatan DC ini bisa diperoleh dari generator DC penguatan sendiri yang seporos dengan rotor mesin sinkron. Pada mesin sinkron dengan kecepatan rendah, tetapi rating daya yang besar, seperti generator Hydroelectric (Pembangkit listrik tenaga air), maka generator DC yang digunakan tidak dengan penguatan sendiri tetapi dengan “Pilot Exciter” sebagai penguatan atau menggunakan magnet permanent (magnet tetap).


Gambar 1. Generator Sinkron Tiga fasa dengan Penguatan Generator DC “Pilot Exciter”.


Gambar 2. Generator Sinkron Tiga fasa dengan Sistem Penguatan “Brushless Exciter System”.

Alternatif lainnya untuk penguatan eksitasi adalah menggunakan Diode silikon dan Thyristor.

Ada dua tipe sistem penguatan “Solid state”, yaitu:
• Sistem statis yang menggunakan Diode atau Thyristor statis, dan arus dialirkan ke rotor melalui Slipring.
• “Brushless System”, pada sistem ini penyearah dipasangkan diporos yang berputar dengan rotor, sehingga tidak dibutuhkan sikat arang dan slip-ring.



Bentuk Rotor

Untuk medan rotor yang digunakan tergantung pada kecepatan mesin, mesin dengan kecepatan tinggi seperti turbo generator mempunyai bentuk silinder Gambar 3a, sedangkan mesin dengan kecepatan rendah seperti Hydroelectric atau Generator Listrik Diesel mempunyai rotor kutub menonjol Gambar 3b.


Gambar 3a. Bentuk Rotor kutub silinder.


Gambar 3b. Bentuk Rotor kutub menonjol.


Bentuk Stator

Stator dari Mesin Sinkron terbuat dari bahan ferromagnetik , seperti telah dibahas di sini, yang berbentuk laminasi untuk mengurangi rugi-rugi arus pusar. Dengan inti ferromagnetik yang bagus berarti permebilitas dan resistivitas dari bahan tinggi.


Gambar 4. Inti Stator dan Alur pada Stator

Gambar 4 memperlihatkan alur stator tempat kumparan jangkar. Belitan jangkar (stator) yang umum digunakan oleh mesin sinkron tiga fasa, ada dua tipe yaitu :
a. Belitan satu lapis (Single Layer Winding).
b. Belitan berlapis ganda (Double Layer Winding).

Bentuk Stator Satu Lapis


Gambar 5 memperlihatkan belitan satu lapis, karena hanya ada satu sisi lilitan didalam masing-masing alur. Bila kumparan tiga fasa dimulai pada Sa, Sb, dan Sc dan berakhir di Fa, Fb, dan Fc bisa disatukan dalam dua cara, yaitu hubungan bintang dan segitiga. Antar kumparan fasa dipisahkan sebesar 120 derajat listrik atau 60 derajat mekanik, satu siklus GGL penuh akan dihasilkan bila rotor dengan 4 kutub berputar 180 derajat mekanis. Satu siklus GGL penuh menunjukkan 360 derajat listrik, adapun hubungan antara sudut rotor mekanis α_mek dan sudut listrik α_lis, adalah :




Gambar 5. Belitan Satu Lapis Generator Sinkron Tiga Fasa.

Contoh:
Sebuah generator Sinkron mempunyai 12 kutub. Berapa sudut mekanis ditunjukkan dengan 180 derajat listrik.

Jawaban:
Sudut mekanis antara kutub utara dan kutub selatan adalah:


Ini menunjukkan 180 derajat listrik


atau bisa juga secara langsung, yaitu:



Gambar 6. Urutan fasa ABC.

Untuk menunjukkan arah dari putaran rotor gambar 6. (searah jarum jam), urutan fasa yang dihasilkan oleh suplai tiga fasa adalah ABC, dengan demikian tegangan maksimum pertama terjadi dalam fasa A, diikuti fasa B, dan kemudian fasa C.

Kebalikan arah putaran dihasilkan dalam urutan ACB, atau urutan fasa negatif, sedangkan urutan fasa ABC disebut urutan fasa positif. Jadi ggl yang dibangkitkan sistem tiga fasa secara simetris adalah:

EA = EA ∟ 0° volt
EB = EB ∟ -120° volt
EC = EC ∟ -240° volt



Belitan Berlapis Ganda

Kumparan jangkar yang diperlihatkan pada gambar 5 hanya mempunyai satu lilitan per kutub per fasa, akibatnya masing-masing kumparan hanya dua lilitan secara seri. Bila alur-alur tidak terlalu lebar, masing-masing penghantar yang berada dalam alur akan membangkitkan tegangan yang sama. Masing-masing tegangan fasa akan sama untuk menghasilkan tegangan per penghantar dan jumlah total dari penghantar per fasa.

Dalam kenyataannya cara seperti ini tidak menghasilkan cara yang efektif dalam penggunaan inti stator, karena variasi kerapatan fluks dalam inti dan juga melokalisir pengaruh panas dalam daerah alur dan menimbulkan harmonik. Untuk mengatasi masalah ini, generator praktisnya mempunyai kumparan terdistribusi dalam beberapa alur per kutub per fasa. Gambar 7 memperlihatkan bagian dari sebuah kumparan jangkar yang secara umum banyak digunakan. Pada masing-masing alur ada dua sisi lilitan dan masing-masing lilitan memiliki lebih dari satu putaran. Bagian dari lilitan yang tidak terletak kedalam alur biasanya disebut “ Winding Overhang”, sehingga tidak ada tegangan dalam winding overhang.


Gambar 7. Belitan Berlapis Ganda Generator Sinkron Tiga Fasa.



Faktor Distribusi

Seperti telah dijelaskan diatas bahwa sebuah kumparan terdiri dari sejumlah lilitan yang ditempatkan dalam alur secara terpisah. Sehingga, GGLl pada terminal menjadi lebih kecil bila dibandingkan dengan kumparan yang telah dipusatkan. Suatu faktor yang harus dikalikan dengan GGL dari sebuah kumparan distribusi untuk menghasilkan total GGL yang dibangkitkan disebut faktor distribusi Kd untuk kumparan. Faktor ini selalu lebih kecil dari satu (Kd < 1). Diasumsikan ada n alur per fasa per kutub, maka jarak antara alur dalam derajat listrik, adalah :



dimana m menyatakan jumlah fasa.


Gambar 8. Diagram Phasor dari Tegangan Induksi Lilitan.

Perhatikan Gambar 8, disini diperlihatkan GGL yang dinduksikan dalam alur 2 akan tertinggal (lagging) dari GGL yang dibangkitkan dalam alur 1 sebesar ψ =15 derajat listrik, demikian pula GGL yang dinduksikan dalam alur 3 akan tertinggal 2ψ derajat, dan seterusnya. Semua GGL ini ditunjukkan masing-masing oleh phasor E1, E2, E3 dan E4. Total GGL stator per fasa E adalah jumlah dari seluruh vektor.

E = E1 + E2 + E3 + E4

Total GGLl stator E lebih kecil dibandingkan jumlah aljabar dari GGL lilitan oleh faktor.



Kd adalah faktor distribusi, dan bisa dinyatakan dengan persamaan:




Keuntungan dari kumparan distribusi adalah memperbaiki bentuk gelombang tegangan yang dibangkitkan, seperti terlihat pada Gambar 9.


Gambar 9. Total GGL Et dari Tiga GGL Sinusoidal.


Faktor Kisar

Gambar 10, memperlihatkan bentuk kisar dari sebuah kumparan, bila sisi lilitan diletakkan dalam alur 1 dan 7 disebut kisar penuh, sedangkan bila diletakkan dalam alur 1 dan 6 disebut kisar pendek, karena ini sama dengan 5/6 kisar kutub.


Gambar 10. Kisar Kumparan

Kisar :
5/6 = 5/6 x 180 derajat = 150 derajat
1/6 = 1/6 x 180 derajat = 30 derajat.

Kisar pendek sering digunakan, karena mempunyai beberapa keuntungan, diantaranya:
• Menghemat tembaga yang digunakan.
• Memperbaiki bentuk gelombang dari tegangan yang dibangkitkan.
• Kerugian arus pusar dan Hysterisis dapat dikurangi.



EL GGL yang diinduksikan pada masing-masing lilitan, bila lilitan merupakan kisar penuh, maka total induksi = 2 EL (gambar 11).


Gambar 11. Vektor Tegangan Lilitan.

Sedangkan kisar pendek dengan sudut 30 derajat listrik, seperti diperlihatkan pada gambar 8b, maka tegangan resultannya adalah:

E = 2 EL. Cos 30/2


atau,


dimana P° adalah kisar kumparan dalam derajat listrik.

Gaya Gerak Listrik Kumparan

Sebelumnya telah dibahas mengenai frekuensi dan besarnya tegangan masing-masing fasa secara umum. Untuk lebih mendekati nilai GGL sebenarnya yang terjadi maka harus diperhatikan faktor distribusi dan faktor kisar.

Apabila
Z = Jumlah penghantar atau sisi lilitan dalam seri/fasa = 2 T
T = Jumlah lilitan per fasa

dφ = φP dan dt = 60/N detik

maka GGL induksi rata-rata per penghantar:




sedangkan jika,





atau,



Sehingga GGL induksi rata-rata per penghantar menjadi:



bila ada Z penghantar dalam seri/fasa, maka : GGL rata-rata/fasa

= 2.f.φ.Z Volt

= 2.f.φ.(2T) = 4.f.φ.T volt

GGL efektif/fasa = 1,11x 4.f.φ.T = 4,44 x f .φ.T Volt

bila faktor distribusi dan faktor kisar dimasukkan, maka GGL efektif/fasa

E = 4,44 . Kd. Kp .f .φ . T (Volt)

Semoga bermanfaat,


Source : Berbagai Sumber ...

Animasi Motor DC

Program animasi ini saya dapat dari The University of New South Wales, School of Physics - sydney - Australia. Dengan animasi ini akan lebih mudah bagi kita untuk memahami prinsip kerja dari motor DC. Sedangkan mengenai teori dari Motor DC dapat anda baca diartikel sebelumnya dan sangat saya sarankan agar anda membaca terlebih dahulu teorinya disini : "Motor Listrik".

Pada animasi ini, kita dapat mengetahui Torsi maksimum dan minimum selama motor tersebut bekerja. Anda dapat langsung menjalankan animasi ini dengan menekan tombol "PLAY" atau tombol "STEP" untuk menjalankan animasi tersebut sesuai dengan posisi yang anda inginkan.


 Semoga bermanfaat,


Motor Listrik

Motor listrik termasuk kedalam kategori mesin listrik dinamis dan merupakan sebuah perangkat elektromagnetik yang mengubah energi listrik menjadi energi mekanik. Energi mekanik ini digunakan untuk, misalnya, memutar impeller pompa, fan atau blower, menggerakan kompresor, mengangkat bahan, dll di industri dan digunakan juga pada peralatan listrik rumah tangga (seperti: mixer, bor listrik,kipas angin).

Anda dapat melihat animasi prinsip kerja motor DC ini di sini.

Motor listrik kadangkala disebut “kuda kerja” nya industri, sebab diperkirakan bahwa motor-motor menggunakan sekitar 70% beban listrik total di industri.

Mekanisme kerja untuk seluruh jenis motor listrik secara umum sama (Gambar 1), yaitu:
• Arus listrik dalam medan magnet akan memberikan gaya.
• Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop, yaitu pada sudut kanan medan magnet, akan mendapatkan gaya pada arah yang berlawanan.
• Pasangan gaya menghasilkan tenaga putar/ torsi untuk memutar kumparan.
• Motor-motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putaran yang lebih seragam dan medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan.

Dalam memahami sebuah motor listrik, penting untuk mengerti apa yang dimaksud dengan beban motor. Beban mengacu kepada keluaran tenaga putar/torsi sesuai dengan kecepatan yang diperlukan. Beban umumnya dapat dikategorikan kedalam tiga kelompok:
Beban torsi konstan, adalah beban dimana permintaan keluaran energinya bervariasi dengan kecepatan operasinya, namun torsi nya tidak bervariasi. Contoh beban dengan torsi konstan adalah conveyors, rotary kilns, dan pompa displacement konstan.
Beban dengan torsi variabel, adalah beban dengan torsi yang bervariasi dengan kecepatan operasi. Contoh beban dengan torsi variabel adalah pompa sentrifugal dan fan (torsi bervariasi sebagai kwadrat kecepatan).
Beban dengan energi konstan, adalah beban dengan permintaan torsi yang berubah dan berbanding terbalik dengan kecepatan. Contoh untuk beban dengan daya konstan adalah peralatan-peralatan mesin.

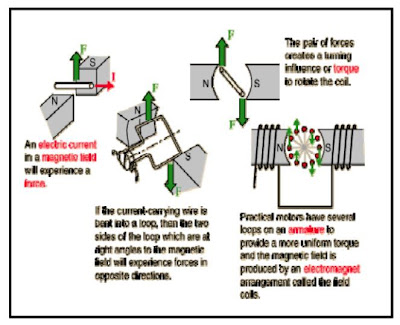

Gambar 1. Prinsip Dasar Kerja Motor Listrik

JENIS MOTOR LISTRIK

Bagian ini menjelaskan tentang dua jenis utama motor listrik: motor DC dan motor AC. Motor tersebut diklasifikasikan berdasarkan pasokan input, konstruksi, dan mekanisme operasi, dan dijelaskan lebih lanjut dalam bagan dibawah ini.


Gambar 2. Klasifikasi Motor Listrik

1. Motor DC/Arus Searah
Motor DC/arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct-unidirectional. Motor DC digunakan pada penggunaan khusus dimana diperlukan penyalaan torsi yang tinggi atau percepatan yang tetap untuk kisaran kecepatan yang luas.
Gambar 3 memperlihatkan sebuah motor DC yang memiliki tiga komponen utama:
Kutub medan. Secara sederhada digambarkan bahwa interaksi dua kutub magnet akan menyebabkan perputaran pada motor DC. Motor DC memiliki kutub medan yang stasioner dan dinamo yang menggerakan bearing pada ruang diantara kutub medan. Motor DC sederhana memiliki dua kutub medan: kutub utara dan kutub selatan. Garis magnetik energi membesar melintasi bukaan diantara kutub-kutub dari utara ke selatan. Untuk motor yang lebih besar atau lebih komplek terdapat satu atau lebih elektromagnet. Elektromagnet menerima listrik dari sumber daya dari luar sebagai penyedia struktur medan.
Dinamo. Bila arus masuk menuju dinamo, maka arus ini akan menjadi elektromagnet. Dinamo yang berbentuk silinder, dihubungkan ke as penggerak untuk menggerakan beban. Untuk kasus motor DC yang kecil, dinamo berputar dalam medan magnet yang dibentuk oleh kutub-kutub, sampai kutub utara dan selatan magnet berganti lokasi. Jika hal ini terjadi, arusnya berbalik untuk merubah kutub-kutub utara dan selatan dinamo.
Kommutator. Komponen ini terutama ditemukan dalam motor DC. Kegunaannya adalah untuk membalikan arah arus listrik dalam dinamo. Kommutator juga membantu dalam transmisi arus antara dinamo dan sumber daya.


Gambar 3. Motor DC

Keuntungan utama motor DC adalah kecepatannya mudah dikendalikan dan tidak mempengaruhi kualitas pasokan daya. Motor DC ini dapat dikendalikan dengan mengatur:
Tegangan dinamo – meningkatkan tegangan dinamo akan meningkatkan kecepatan.
Arus medan – menurunkan arus medan akan meningkatkan kecepatan.

Motor DC tersedia dalam banyak ukuran, namun penggunaannya pada umumnya dibatasi untuk beberapa penggunaan berkecepatan rendah, penggunaan daya rendah hingga sedang, seperti peralatan mesin dan rolling mills, sebab sering terjadi masalah dengan perubahan arah arus listrik mekanis pada ukuran yang lebih besar. Juga, motor tersebut dibatasi hanya untuk penggunaan di area yang bersih dan tidak berbahaya sebab resiko percikan api pada sikatnya. Motor DC juga relatif mahal dibanding motor AC.

Hubungan antara kecepatan, flux medan dan tegangan dinamo ditunjukkan dalam persamaan berikut:

Gaya elektromagnetik: E = KΦN

Torsi: T = KΦIa

Dimana :
E =gaya elektromagnetik yang dikembangkan pada terminal dinamo (volt)
Φ = flux medan yang berbanding lurus dengan arus medan
N = kecepatan dalam RPM (putaran per menit)
T = torsi electromagnetik
Ia = arus dinamo
K = konstanta persamaan

Jenis-Jenis Motor DC/Arus Searah

a. Motor DC sumber daya terpisah/ Separately Excited, Jika arus medan dipasok dari sumber terpisah maka disebut motor DC sumber daya terpisah/separately excited.

b. Motor DC sumber daya sendiri/ Self Excited: motor shunt. Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan gulungan dinamo (A) seperti diperlihatkan dalam gambar 4. Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan dan arus dinamo.

Gambar 4. Karakteristik Motor DC Shunt

Berikut tentang kecepatan motor shunt (E.T.E., 1997):
• Kecepatan pada prakteknya konstan tidak tergantung pada beban (hingga torsi tertentu setelah kecepatannya berkurang, lihat Gambar 4) dan oleh karena itu cocok untuk penggunaan komersial dengan beban awal yang rendah, seperti peralatan mesin.
• Kecepatan dapat dikendalikan dengan cara memasang tahanan dalam susunan seri dengan dinamo (kecepatan berkurang) atau dengan memasang tahanan pada arus medan (kecepatan bertambah).

c. Motor DC daya sendiri: motor seri. Dalam motor seri, gulungan medan (medan shunt) dihubungkan secara seri dengan gulungan dinamo (A) seperti ditunjukkan dalam gambar 5. Oleh karena itu, arus medan sama dengan arus dinamo.

Berikut tentang kecepatan motor seri (Rodwell International Corporation, 1997; L.M. Photonics Ltd, 2002):
• Kecepatan dibatasi pada 5000 RPM.
• Harus dihindarkan menjalankan motor seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali.
Motor-motor seri cocok untuk penggunaan yang memerlukan torque penyalaan awal yang tinggi, seperti derek dan alat pengangkat hoist (lihat Gambar 5).

Gambar 5. Karakteristik Motor DC Seri

d. Motor DC Kompon/Gabungan.
Motor Kompon DC merupakan gabungan motor seri dan shunt. Pada motor kompon, gulungan medan (medan shunt) dihubungkan secara paralel dan seri dengan gulungan dinamo (A) seperti yang ditunjukkan dalam gambar 6. Sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil. Makin tinggi persentase penggabungan (yakni persentase gulungan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini. Contoh, penggabungan 40-50% menjadikan motor ini cocok untuk alat pengangkat hoist dan derek, sedangkan motor kompon yang standar (12%) tidak cocok (myElectrical, 2005).

Gambar 6. Karakteristik Motor DC Kompon

2. Motor AC/Arus Bolak-Balik

Motor AC/arus bolak-balik menggunakan arus listrik yang membalikkan arahnya secara teratur pada rentang waktu tertentu. Motor listrik AC memiliki dua buah bagian dasar listrik: "stator" dan "rotor" seperti ditunjukkan dalam Gambar 7.

Stator merupakan komponen listrik statis. Rotor merupakan komponen listrik berputar untuk memutar as motor. Keuntungan utama motor DC terhadap motor AC adalah bahwa kecepatan motor AC lebih sulit dikendalikan. Untuk mengatasi kerugian ini, motor AC dapat dilengkapi dengan penggerak frekwensi variabel untuk meningkatkan kendali kecepatan sekaligus menurunkan dayanya. Motor induksi merupakan motor yang paling populer di industri karena kehandalannya dan lebih mudah perawatannya. Motor induksi AC cukup murah (harganya setengah atau kurang dari harga sebuah motor DC) dan juga memberikan rasio daya terhadap berat yang cukup tinggi (sekitar dua kali motor DC).

Jenis-Jenis Motor AC/Arus Bolak-Balik

a. Motor sinkron. Motor sinkron adalah motor AC yang bekerja pada kecepatan tetap pada sistim frekwensi tertentu. Motor ini memerlukan arus searah (DC) untuk pembangkitan daya dan memiliki torque awal yang rendah, dan oleh karena itu motor sinkron cocok untuk penggunaan awal dengan beban rendah, seperti kompresor udara, perubahan frekwensi dan generator motor. Motor sinkron mampu untuk memperbaiki faktor daya sistim, sehingga sering digunakan pada sistim yang menggunakan banyak listrik.

Komponen utama motor sinkron adalah (Gambar 7):
Rotor. Perbedaan utama antara motor sinkron dengan motor induksi adalah bahwa rotor mesin sinkron berjalan pada kecepatan yang sama dengan perputaran medan magnet. Hal ini memungkinkan sebab medan magnit rotor tidak lagi terinduksi. Rotor memiliki magnet permanen atau arus DC-excited, yang dipaksa untuk mengunci pada posisi tertentu bila dihadapkan dengan medan magnet lainnya.
Stator. Stator menghasilkan medan magnet berputar yang sebanding dengan frekwensi yang dipasok.

Motor ini berputar pada kecepatan sinkron, yang diberikan oleh persamaan berikut (Parekh, 2003):

Ns = 120 f / P

Dimana:
f = frekwensi dari pasokan frekwensi
P= jumlah kutub

Gambar 7. Motor Sinkron

b. Motor induksi. Motor induksi merupakan motor yang paling umum digunakan pada berbagai peralatan industri. Popularitasnya karena rancangannya yang sederhana, murah dan mudah didapat, dan dapat langsung disambungkan ke sumber daya AC.

Komponen Motor induksi memiliki dua komponen listrik utama (Gambar 8):
Rotor. Motor induksi menggunakan dua jenis rotor:
- Rotor kandang tupai terdiri dari batang penghantar tebal yang dilekatkan dalam petak-petak slots paralel. Batang-batang tersebut diberi hubungan pendek pada kedua ujungnya dengan alat cincin hubungan pendek.
- Lingkaran rotor yang memiliki gulungan tiga fase, lapisan ganda dan terdistribusi. Dibuat melingkar sebanyak kutub stator. Tiga fase digulungi kawat pada bagian dalamnya dan ujung yang lainnya dihubungkan ke cincin kecil yang dipasang pada batang as dengan sikat yang menempel padanya.
Stator. Stator dibuat dari sejumlah stampings dengan slots untuk membawa gulungan tiga fase. Gulungan ini dilingkarkan untuk sejumlah kutub yang tertentu. Gulungan diberi spasi geometri sebesar 120 derajat .

Klasifikasi motor induksi

Motor induksi dapat diklasifikasikan menjadi dua kelompok utama (Parekh, 2003):
Motor induksi satu fase. Motor ini hanya memiliki satu gulungan stator, beroperasi dengan pasokan daya satu fase, memiliki sebuah rotor kandang tupai, dan memerlukan sebuah alat untuk menghidupkan motornya. Sejauh ini motor ini merupakan jenis motor yang paling umum digunakan dalam peralatan rumah tangga, seperti kipas angin, mesin cuci dan pengering pakaian, dan untuk penggunaan hingga 3 sampai 4 Hp.
Motor induksi tiga fase. Medan magnet yang berputar dihasilkan oleh pasokan tiga fase yang seimbang. Motor tersebut memiliki kemampuan daya yang tinggi, dapat memiliki kandang tupai atau gulungan rotor (walaupun 90% memiliki rotor kandang tupai); dan penyalaan sendiri. Diperkirakan bahwa sekitar 70% motor di industri menggunakan jenis ini, sebagai contoh, pompa, kompresor, belt conveyor, jaringan listrik , dan grinder. Tersedia dalam ukuran 1/3 hingga ratusan Hp.

Gambar 8. Motor Induksi

Kecepatan motor induksi

Motor induksi bekerja sebagai berikut, Listrik dipasok ke stator yang akan menghasilkan medan magnet. Medan magnet ini bergerak dengan kecepatan sinkron disekitar rotor. Arus rotor menghasilkan medan magnet kedua, yang berusaha untuk melawan medan magnet stator, yang menyebabkan rotor berputar. Walaupun begitu, didalam prakteknya motor tidak pernah bekerja pada kecepatan sinkron namun pada “kecepatan dasar” yang lebih rendah. Terjadinya perbedaan antara dua kecepatan tersebut disebabkan adanya “slip/geseran” yang meningkat dengan meningkatnya beban. Slip hanya terjadi pada motor induksi. Untuk menghindari slip dapat dipasang sebuah cincin geser/ slip ring, dan motor tersebut dinamakan “motor cincin geser/slip ring motor”.

Persamaan berikut dapat digunakan untuk menghitung persentase slip/geseran(Parekh, 2003):

% Slip = (Ns – Nb)/Ns x 100

Dimana:
Ns = kecepatan sinkron dalam RPM
Nb = kecepatan dasar dalam RPM

Hubungan antara beban, kecepatan dan torsi


Gambar 9. Grafik Torsi vs Kecepatan Motor Induksi.

Gambar 9 menunjukan grafik torsi vs kecepatan motor induksi AC tiga fase dengan arus yang sudah ditetapkan. Bila motor (Parekh, 2003):
• Mulai menyala ternyata terdapat arus nyala awal yang tinggi dan torsi yang rendah (“pull-up torque”).
• Mencapai 80% kecepatan penuh, torsi berada pada tingkat tertinggi (“pull-out torque”) dan arus mulai turun.
• Pada kecepatan penuh, atau kecepatan sinkron, arus torsi dan stator turun ke nol.


Source : Berbagai sumber...

Gunakan Mesin Pencari Google ini, untuk menemukan artikel anda !!!

Loading...
